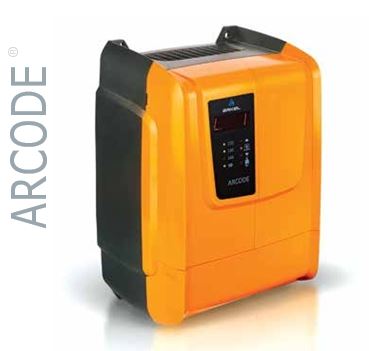

ARCODE THÔNG SỐ KỸ THUẬT / TECHNICAL SPECIFICATIONS
HỆ BIẾN TẦN / DRIVER
|
Power Input (L1, L2, L3) |
AC 3 Ph., 320-420V, 50/60 Hz |
AC 3 Ph., 200-240V, 50/60 Hz |
|||||||||
|
Power Output (U, V, W) |
AC 3 Ph., 0-400V, 0-100Hz |
||||||||||
|
Model |
4B14A |
4B17A |
4B26A |
4C35A |
4C50A |
4D75A |
2B14A |
2B17A |
2B26A |
2C35A |
2C50A |
|
Nom. Output Current (Inom) |
14 A |
17 A |
26 A |
35 A |
50 A |
75 A |
14 A |
17 A |
126 A |
35 A |
50 A |
|
Max. Output Current (< 6 s) |
28 A |
34 A |
52 A |
70 A |
100 A |
150 A |
28 A |
28 A |
52 A |
70 A |
100 A |
|
Brake Resistor (B, P) |
50 Ω / 1 kW |
50 Ω / 1 kW |
40 Ω / 1 kW |
25 Ω / 2 kW |
18 Ω / 3 kW |
10 Ω / 6 kW |
50 Ω / 1 kW |
50 Ω / 1 kW |
40 Ω / 1 kW |
25 Ω / 2 kW |
18 Ω / 3 kW |
|
Inbuilt EMC Filters |
DC Reactor EMI/RFI Filter |
DC Reactor EMI/RFI Filter |
|||||||||
|
Evacuation (ES1, ES2) |
60-120VDC Battery Supply Input 220VAC Single Phase Line Supply Input |
60-120VDC Battery Supply Input 220VAC Single Phase Line Supply Input |
|||||||||
HỆ VI XỬ LÝ / CONTROLLER
|
Supply Voltage |
24VDC (20-28VDC) |
|
|
Encoder Options |
5V TTL, 10-30V HTL, EnDat, SSI, SinCos, BISS |
|
|
Serial Communication |
2 CANBUS (shaft and car) 3 RS485 (2 Full-Duplex, 1 Half Duplex) |
2 CANBUS (shaft and car) 3 RS485 (2 Full-Duplex, 1 Half Duplex) |
|
Relay Outputs |
4 Programmable Relay Output (10A@250VAC, 10A@30VDC) 1 Main contactor Relay Output (10A@250VAC, 10A@30VDC) |
4 Programmable Relay Output (10A@250VAC, 10A@30VDC) 1 Main contactor Relay Output (10A@250VAC, 10A@30VDC) |
|
Signal Inputs |
16 Programmable Input (24VDC, 3mA sink) Floor Level Magnetic Switches (ML1,ML2) |
16 Programmable Input (24VDC, 3mA sink) Floor Level Magnetic Switches (ML1,ML2) |
|
Transistors Outputs |
4 Programmable Transistor Output (open collector Imax:200mA) |
4 Programmable Transistor Output (open collector Imax:200mA) |
|
Door Bridging |
Door Bridging Board Connector (reserved) |
Door Bridging Board Connector (reserved) |
|
Cooling |
Air Ventilation and Aluminum Cooler |
Air Ventilation and Aluminum Cooler |
|
Safety circuit |
48-110-220VAC |
|
|
User Interface |

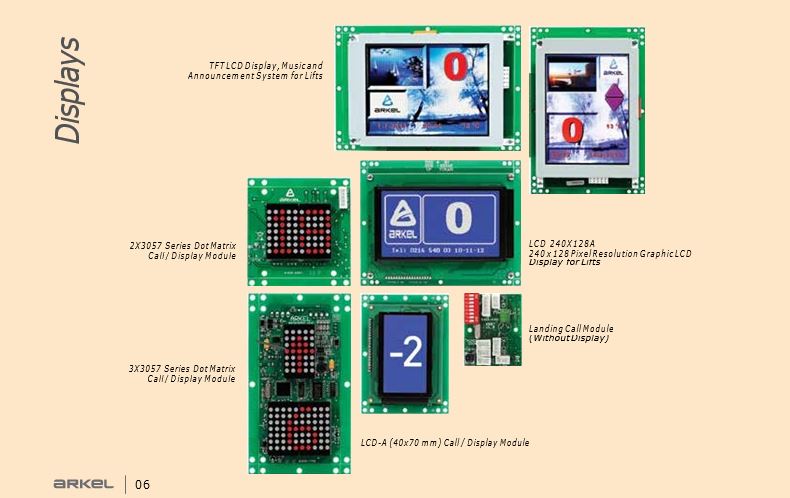

4 Digit Seven Segment plus 8 LED indicator |
4 Digit Seven Segment plus 8 LED indicator |
|
Logging |
SD Card |
SD Card |
Tel/Fax: +84 24 7309 9997
Địa chỉ (VPGD): Số 10 LK10 Khu đất dịch vụ Hà Trì, Phường Hà Cầu, Quận Hà Đông, TP. Hà Nội
Website: www.lisatech.vn
Tính năng
- Kết nối:

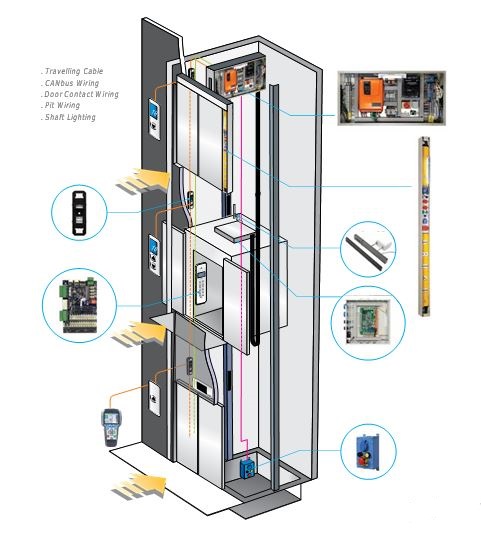

Dây giao tiếp truyền thông CANbus nối tủ điều khiển và tủ đầu cabin
Kết nối thường hoặc qua CANbus (tối đa 16 tầng)
- Thông tin vị trí car được nối với encoder của động cơ
- Khả năng điều khiển 2 cửa độc lập của cabin
- Hệ thống cứu hộ :
- Sử dụng nguồn 1 phase 220VAC hoặc ac quy, đưa thang về tầng gần nhất hoặc tầng chỉ định
- Encoder tương đối (5V TTL hoặc 10-30V HTL) hoặc Encoder tuyệt đối (Endat, SSI, SinCos hoặc BISS)
- Tự động cài đặt, ghi nhớ tham số và kiểm soát thông tin
- Tính năng bằng tầng và mở cửa sớm
- Về tầng có độ chính xác cao
- Các linh kiện điều khiển đều có thể lập trình thêm được
- Chế độ chờ
